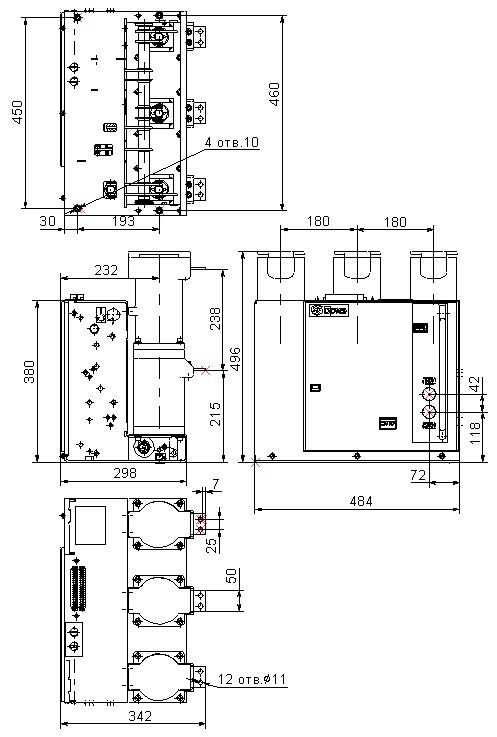

ВВТ-10-20


Где используются такие выключатели?
- Шкафы распределительных устройств: Это специальные шкафы, где размещаются различные электрические компоненты.
 - Камеры стационарного обслуживания: Это места, где обслуживают электрическое оборудование с одной стороны.

Зачем нужны такие выключатели? Эти выключатели могут заменить другие типы, такие как:

- Маломасляные выключатели: Используют небольшое количество масла для гашения дуги.
- Электромагнитные выключатели: Используют электромагниты для включения и отключения цепей.

Тип ВВТ-10 Выключатели типа ВВТ-10 соответствуют определенным техническим требованиям, что делает их надежными и безопасными для использования. Теперь вы знаете, что выключатели с пружиномоторным приводом - это важные устройства для управления электрическими цепями, которые можно использовать в различных условиях и для замены других типов выключателей.

Принцип работы этих выключателей заключается в тушении электрической дуги, которая возникает между контактами. Это происходит в вакууме, который обладает высокой электрической прочностью. Включение выключателя происходит благодаря энергии взведенной пружины, а отключение - благодаря отключающим пружинам и пружинам поджатия контактов. Они срабатывают при воздействии электромагнитов отключения или кнопки отключения на защелку привода, которая удерживает выключатель во включенном положении.

Структура условного обозначения ВВТ-10-Х/Х УХЛ2 Х:

• В - Выключатель
• В - Вакуумный
• Т - Конструктивное исполнение (трехполюсный)
• 10 - Номинальное напряжение, кВ
• Х - Номинальный ток отключения, кА
• Х - Номинальный ток, А
• УХЛ2 - Климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-89
• Х - Порядковый номер исполнения выключателя по Приложению Г
• «Бриз» - Торговая марка

• высота над уровнем моря - не более 1000 м;
• диапазон рабочих температур при эксплуатации - от минус 60°С до плюс 55°С;
• относительная влажность воздуха - 80% при 20°С;
• верхнее значение относительной влажности воздуха 100% при 25° С;
• окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;
• запыленность окружающего воздуха до 10 мг/м3;
• выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°;
• значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.1-90.

• возможность ручного оперативного включения и отключения;
• пружинно-моторный привод высокой надежности;
• механическая и электрическая блокировка от повторного включения;
• механические блокировки от неправильного функционирования привода;
• электромагниты дистанционного включения и отключения (YAC и YAT);
• токовые электромагниты для схем с дешунтированием (2 шт);
• электромагнит отключения от независимого источника питания (YAV);
• вспомогательные блок-контакты (5 нормально замкнутых и 6 нормально разомкнутых);
• механический указатель положения пружины включения привода - «Готов» и «Не готов»;
• универсальная схема управления переменного и постоянного тока;
• гидравлический демпфер отключения;
• серебряное покрытие токоведущих частей;
• усиленная изоляция полюсов выключателя, выполненная из сверхпрочного поликарбоната.
