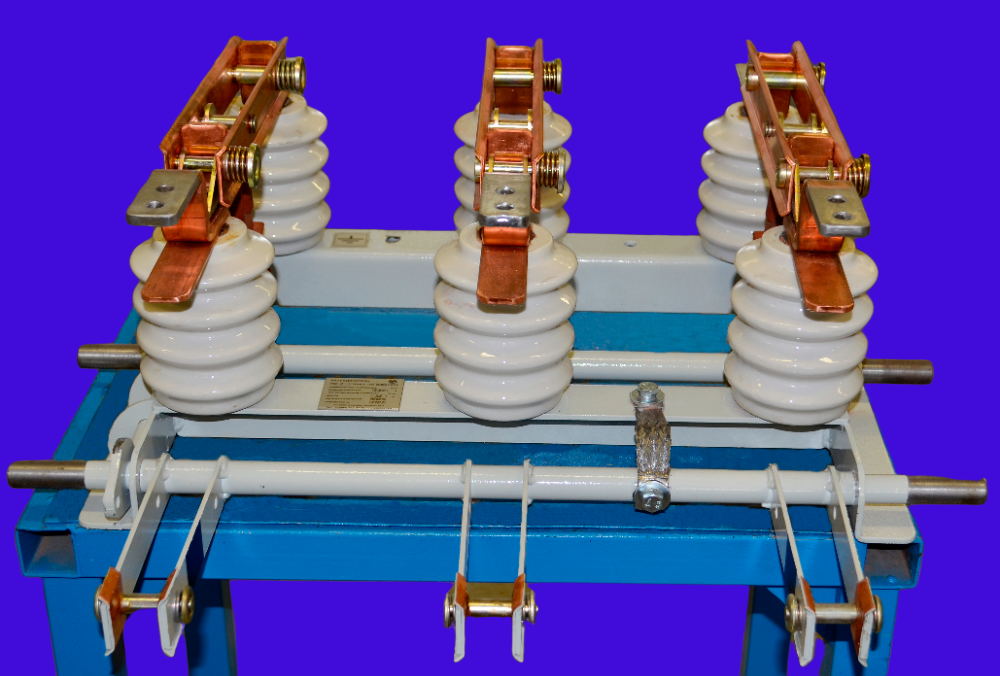

Разъединители переменного тока

Тип РВ

Номинальное напряжение, кВ: 10

Номинальный ток, А: 530? 1000

Исполнение: УХЛ 3

Номинальное напряжение, Uном. — 10
Наибольшее рабочее напряжение, Uн.р — 12
Ток термической стойкости, Iт — 20кА
Время протекания тока термической стойкости — для главных ножей 4c. / для заземляющих ножей 1с.
Конструктивное исполнение — РВ 10/1000 УХЛ 3
Номинальный ток, Iном. — 1000A
Масса, кг — не более 28
Расположение заземляющих ножей — без заземляющих ножей

Заказать

Тип РВЗ

Номинальное напряжение, кВ: 10

Номинальный ток, А: 1000

Исполнение: I УХЛ 3

Номинальное напряжение, Uном. — 10
Наибольшее рабочее напряжение, Uн.р — 12
Ток термической стойкости, Iт — 20кА
Время протекания тока термической стойкости — для главных ножей 4c. / для заземляющих ножей 1с.
Конструктивное исполнение — РВЗ 10/1000 I УХЛ 3
Номинальный ток, Iном. — 1000A
Масса, кг — не более 30
Расположение заземляющих ножей — заземляющие ножи со стороны разъемных контактов

Заказать

Тип РВФ

Номинальное напряжение, кВ: 10

Номинальный ток, А: 630, 1000

Исполнение: II УХЛ 3

Номинальное напряжение, Uном. — 10
Наибольшее рабочее напряжение, Uн.р — 12
Ток термической стойкости, Iт — 20кА
Время протекания тока термической стойкости — для главных ножей 4c. / для заземляющих ножей 1с.
Конструктивное исполнение — РВФ 10/1000 II УХЛ 3
Номинальный ток, Iном. — 1000A
Масса, кг — не более 34
Расположение заземляющих ножей — без заземляющих ножей

Заказать

Тип РВФЗ

Номинальное напряжение, кВ: 10

Номинальный ток, А: 1000

Исполнение: I-II УХЛ 3

Номинальное напряжение, Uном. — 10
Наибольшее рабочее напряжение, Uн.р — 12
Ток термической стойкости, Iт — 20кА
Время протекания тока термической стойкости — для главных ножей 4c. / для заземляющих ножей 1с.
Конструктивное исполнение — РВФЗ 10/1000 I-II УХЛ 3
Номинальный ток, Iном. — 1000A
Масса, кг — не более 39
Расположение заземляющих ножей — заземляющие ножи со стороны разъемных контактов

Заказать

Структура условного обозначения:

Р – Разъединитель
В – Внутренней установки
Ф – Фигурный (с проходными изоляторами) (обозначение Ф может не указываться)
З – С заземляющими ножами (обозначение З может не указываться)
10 – Номинальное напряжение, кВ
630 – Номинальный ток, А
20 – Ток термической стойкости, кА
II – Исполнение заземляющих ножей:
I – заземляющие ножи со стороны разъемных контактов;
II – заземляющие ножи со стороны шарнирных контактов;
III – заземляющие ножи с двух сторон
IV – Исполнение проходных изоляторов:
I – без проходных изоляторов (обозначение I может не указываться)
II – проходные изоляторы со стороны шарнирных контактов;
III – проходные изоляторы со стороны разъемных контактов;
IV – проходные изоляторы c двух сторон
УХЛ 3 – Климатическое исполнение и категория размещения в соответствии с ГОСТ 15150-69 и ГОСТ 15543.1-8
